На диаграме 8 показано воздействие температуры на термодинамику комнатной температуры сплава титана TC16, и на диафрагме 8 видно, что с повышением температуры старения стержни становятся менее прочными, более прочными, менее интенсивными, менее интенсивными, менее интенсивными и менее интенсивными.
Эт пот что, стабильн β исков давност вызва укрепля исков давност, но-гу растворя температур с повышен 520 по 580 ° C диффузн выделен частиц, крупн скоплен степен происход, интенсивн постепен сниз, пластическ повыш. Температур исков давност 560 ° C прут сечен сужен достигл сво подня 74%, достигл 1098 прочност на растяжен мпа, достигл 758 мпа. Крепост на срез
Так образ, 800 ° C через-гу растворя посл 560 ° C тепл 8h, исков давност может сдела TC16 титанов сплав прут интенсивн совпаден с пластическ оптимальн.

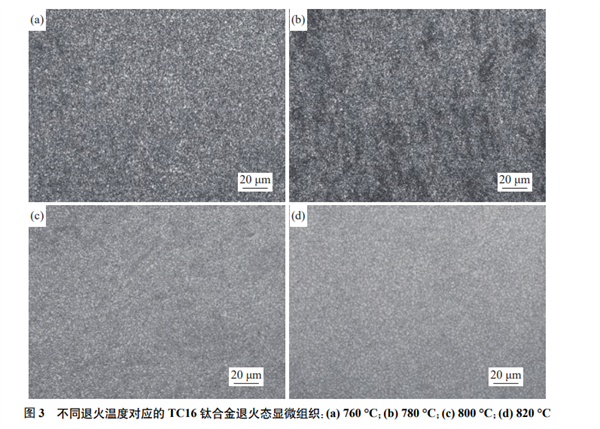

(1) TC16 титанов сплав прут посл отжиг 2-4 ° C/мин печ холодн охлажда скорост неизмен случа, как повышен отжиг температур, ткан первичн α сокраща содержан и увеличива средн зерн размер, прут прочност на растяжен,, интенсивн, ножничн интенсивн "сниз, удлинен афферент немн повыш, схватк перв повыш посл. Сечен 780 ° C посл отжиг прут сечен сужен достигл.
(2) в температур неизмен исков давност случа, как-гу повышен растворя температур, TC16 сплав прут-гу растворя посл срок давност организац первичн α содержан уменьш, вторичн содержан увелич, комнатн температур предел прочност, интенсивн повыш, удлинен афферент, сечен схватк перв повыш больш, в 800 ° C достигл. Когд
(3) при повышении температуры растворимости вторая фаза диссоциации в ткани дерева TC16 начинает собираться, при комнатной температуре растягивания, уменьшении интенсивности порезов, повышении удлинения, а затем уменьшении износа. С "800 ° C тепл 2 h, вод дужк + 560 ° C тепл 8h, пуст холодн"-гу растворя посл с исков давност прут достигл 11 мпа, прочност на растяжен сечен сужен достигл 74% и пластическ достигл наилучш соответств интенсивн, прожива TC16 титанов сплав пруток лучш-гу растворя систем. Исков давност
