Высокопрочные болты являются наиболее распространенным строительным контентом стальных конструкций

Высокопрочные болты являются наиболее распространенным строительным контентом стальных конструкций, и все инженеры стальных конструкций будут чувствовать себя слишком знакомыми, чтобы быть более знакомыми. Однако, возможно, что это не так, и сегодня мы начинаем с самого основополагающего концепта, с того, что мы заново ознакомим вас с высокопрочными болтами, которые могут перевернуть ваше фундаментальное понимание.

Что такое высокопрочный болт

Высокопрочные болты (High-Strength Friction Grip Bolt), дословный перевод на английский язык: HSFG (high-strength friction grip bolt). Видите ли, то, что мы называем высокопрочными болтами при построении на китайском языке, это сокращенно от высокопрочных задвижек с трением до задвижки. В ежедневных коммуникациях, просто сократив слова «фрикция» (Friction) «предварительное натяжение (Grip)», в результате чего многие инженеры получили понимание основных определений высокопрочных болтов, что привело к погрешности.

Миф первый: болты, которые имеют более 8,8 баллов по материалу, это "высокопрочные болты"? Разница между ядром высокопрочных и обычных болтов заключается не в использовании прочности материала, а в форме силы. Суть в Том, применять ли предварительное усилие и использовать сопротивление статического трения.

В спецификации uk standard (HSFG BOLT) содержится только два высокопрочных болта (b EN 14399 / ASTM-A325 и ASTM-490), в то время как обычные болты содержат 4,6, 5,6, 8,8, 10.9, 12,9 и т.д. (бс 3692, таблица 2); Отсюда следует, что высокая и низкая плотность материала не является ключом к различию между крепкими болтами и обычными.

Миф второй: высокопрочные болты могут выдержать больше, чем обычные. Расчёты отдельных болтов позволяют предположить, что высокопрочные болты имеют меньше прочности, чем обычные. Его высокопрочная форма состоит в Том, что при нормальной работе узлы не позволяют какого-либо относительного скольжения, т.е. небольшой пластической деформации, с большим жёстким узлом.

Видимое: узлы, созданные с помощью высокопрочных болтов, не обязательно сохраняются в случае загрузки узлов проектирования, но они менее деформированы, жестки и имеют большие резервы безопасности. Для того чтобы использовать лонжерон, такие узлы, как требуемые, имеют более жесткое положение, что соответствует основополагающему принципу «сильного узла, слабого стержневого элемента».

Сила крепких крепких болтов заключается не в их собственной несущей мощности, а в их способности к разработке узлов конструкции, которые демонстрируют большую жесткость, высокую безопасность и сильную устойчивость к разрушению.

Высокопрочный болт 2.0

Высокопрочные болты, часто используемые внутри страны, делятся на ASTM и JIS спецификации. Часто используемые высокопрочные болты ASTM имеют два типа A325 и A490, в частности, как показано в таблице 1.

Таблица с высоким содержанием болтов ASTM является универсальной ситуацией

Основная составляющая болтов A325 — TYPE1 и TYPE3, которые могут быть использованы в общей структуре, если они могут быть оцинкованы в случае необходимости, а изделия из изогнутой стали должны быть специально отмечены на чертежной схеме тайпе3 при использовании болтов TYPE3, как указано в таблице 2.

Механизм работы болтов с высокой прочностью в таблице 2 ASTM

Болты A490 имеют более высокую прочность, чем A325, но не могут быть оцинкованы. Болты A490 делятся на три типа TYPE, которые также устойчивы к изогнутой стали, в сочетании с использованием болтов типа TYPE3. Стандартный диаметр болтов A325 и A490 состоит из 30 метров, увеличивающихся на 1,5 фута, и все они находятся в пределах от 1 до 1,5 футов, что более распространено в диаметре около метра.

Некоторые особые обстоятельства требуют, чтобы болт был более 1,5 диаметра, в то время как на данный момент он может быть использован в качестве болта A490. Болты A490 используются как показано в таблице 1, так и интенсивность материала, как показано в таблице 2.

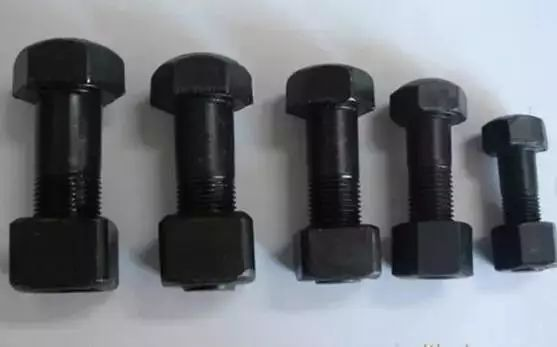

Винтовая головка и гайка с высокой интенсивностью болтов ASTM имеют шестигранную головку, в которой гайка должна быть тяжёлой шестигранной гайки.

Высокопрочные болты, составленные по спецификации JIS, подразделяются на F серии шестиугольных болтоголовых, а также S-серии болтоголовых, разработанных для уменьшения потребления материалов и спроса на предметы и на внешний мир, которые труднее разобрать после установки. Как видно на рисунке.

Крутящий момент в форме круглые головки (рисунок 1 JIS F10T) контролирует высокопрочные болты

В отличие от интенсивности материалов, F-series разделена на три типа: F8t, F10t и F11t, s-series разделена на s8t и s10t 2, из которых только некоторые производители имеют квалификацию производства, как показано в таблице 3.

Таблица 3: высокая прочность болтового материала

Диаметр болта JIS составляет от 12 до 24 мм, что обычно используется для описания диаметра. Известно из опыта оцинкования в прошлом, что высокопрочные болты поглощают водородный кислород в процессе обработки кислот перед тем, как оцинковывать его, что приводит к задержке разрушения, вызванному резким разрывом после того, как высокопрочные болты укрепились на некоторое время, вследствие чрезмерного давления гидроксида кислорода, содержащегося в металлических кристаллах.

Задержки разрушения могут происходить только с помощью высокопрочных болтов выше F10t, которые не могут быть ниже F8t, а с учетом того, что высокопрочные оцинкованные болты, используемые в результате трения, могут использоваться только ниже F8t.
